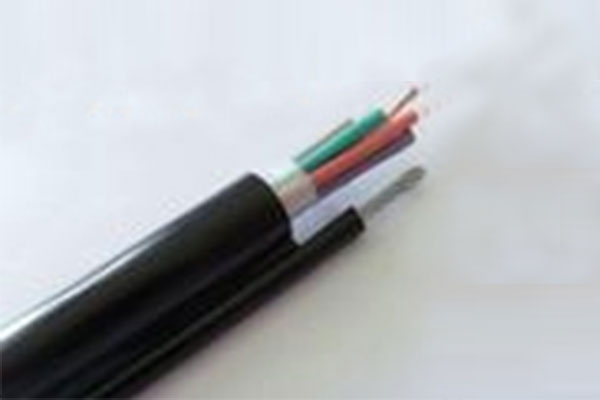

一:产品特点及用途
本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线,具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能,适合冶金、电力、石化等行业。
二:产品执行标准
Q/HHTZH004.1
阻燃耐火特性试验执行GB12666-90标准
三:使用特性
1.交流额定电压:U0/U 450/750KV
2.至高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3.至低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-20℃
4.电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5.电缆允许弯曲半径:非铠装电缆至小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆至小为电缆外径的12倍
氟塑料绝缘和护套电缆至小为电缆外径的8倍
四:基本型号及名称
备注:采用进口PFA材料型号前加ZR192,需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。
五:代号名称和含义
表2
六:主要技术指标
1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3
2.20℃时绝缘电阻不小于500MΩ/KM
3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
七:基本电缆规格及结构参数
