一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。

二：产品执行标准

Q/CLB04-2003

阻燃耐火特性试验执行GB12666-90标准

三：使用特性

1． 交流额定电压：U0/U 0.6/1KV

至高工作温度：硅橡胶绝缘180℃

氟46绝缘200℃和260℃两种

聚氯乙烯绝缘70℃

交联聚乙烯90℃

至低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。

2． 电缆安装敷设温度应不低于-25℃。

3． 电缆允许弯曲半径：电缆至小为电缆外径的10倍

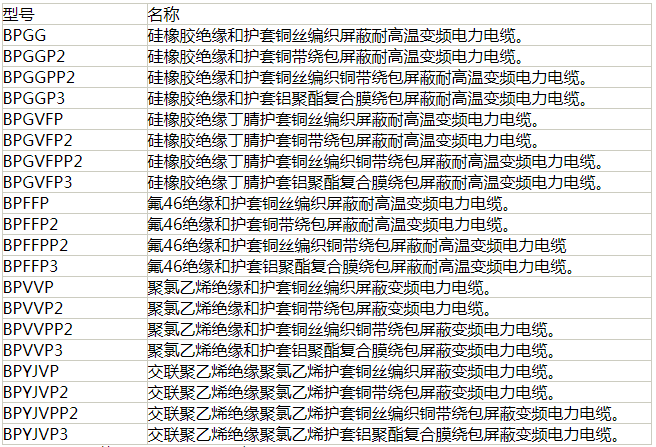

四：基本型号及名称

                       表1

备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。

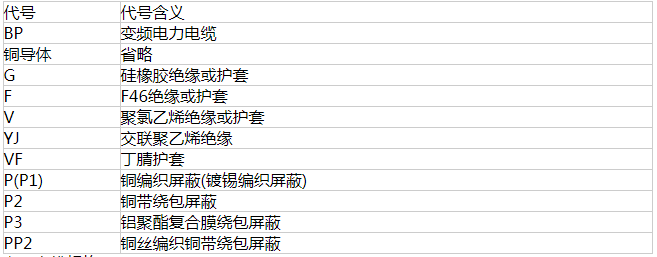

五：代号名称和含义

表2

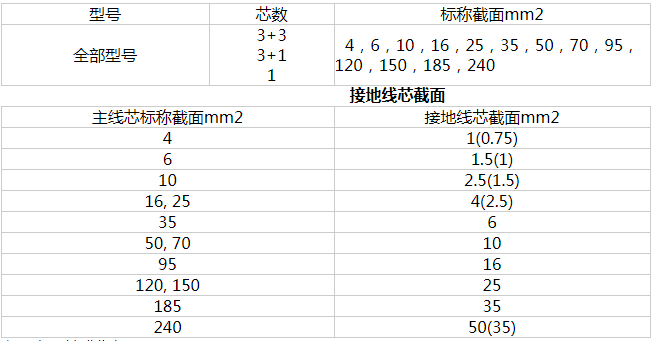

六：电缆规格

主线芯截面

六：主要技术指标

1．成品电缆导体直流电阻(符合GB3956规定)

2．成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

4．屏蔽层传输阻抗

电缆在100MHz时传输阻抗等于或小于100Ω/m。

电缆的理想屏蔽抑制系数等于或小于0.7。

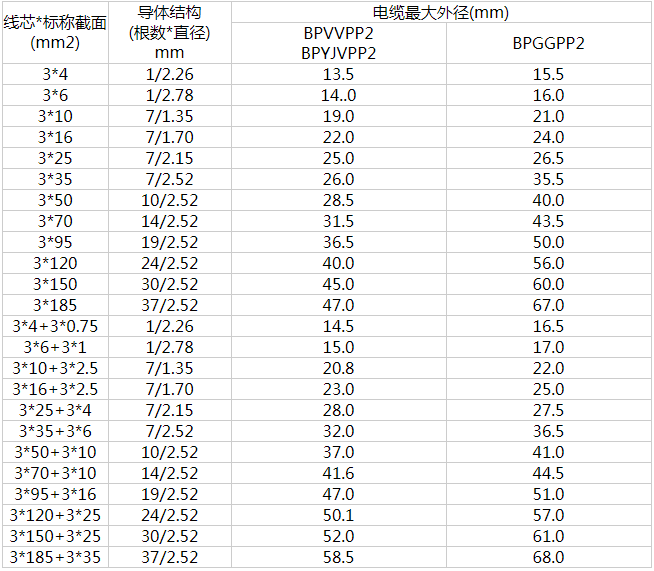

七：基本电缆规格及结构参数
