一：产品特点及用途：本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。

分相屏蔽丁腈扁平电缆适用于作变频器供电电缆。

二：产品执行标准

Q/cw.04.058-2003，阻燃性能试验执行GB12666.5-90规定

三：使用特性

1．   交流额定电压：U0/U 0.6/1KV

至高工作温度： 180℃

至低环境温度：固定敷设-40℃

2．   电缆安装敷设温度应不低于-25℃。

四：基本型号及名称

                                                          表1

备注：阻燃型扁电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。

      五：代号名称和含义

                                                           表2

六：主要技术指标

1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。

2．20℃时绝缘电阻不小于50MΩ/KM。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

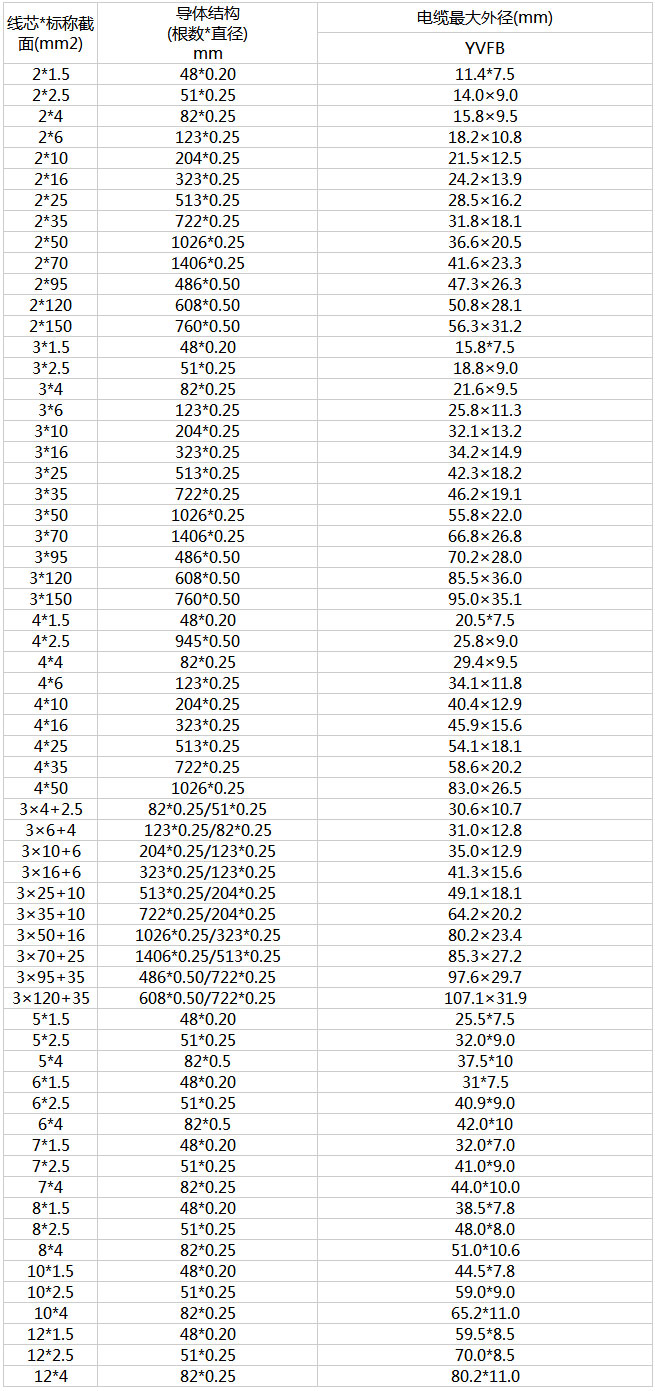

七：基本电缆规格及结构参数

1．丁腈绝缘和护套动力扁电缆
