一：产品特点及用途

本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，
电缆具有较好的热稳定性，能在高温、低温、腐蚀性中保持良好的电性能和柔软性，适合
冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。

二：产品执行标准

Q/HHTZH004.2

阻燃耐火特性试验执行GB12666-90标准

三：使用特性

1． 交流额定电压：U0/U 450/750KV

至高工作温度：180℃

2． 至低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

3． 电缆安装敷设温度应不低于-20℃。

4． 电缆允许弯曲半径：非铠装电缆至小为电缆外径的6倍

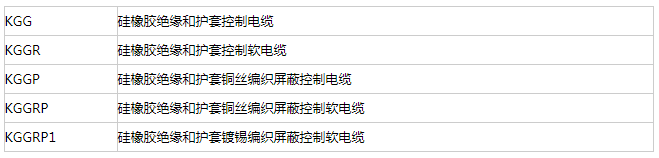

四：基本型号及名称

备注：1 如需阻燃型硅橡胶电缆，型号前加ZR；

2硅橡胶绝缘丁腈护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，
适用情况与硅橡胶护套电缆相似，长时使用温度为-60-105℃。

3导体线芯中铜丝可以采用镀锡。

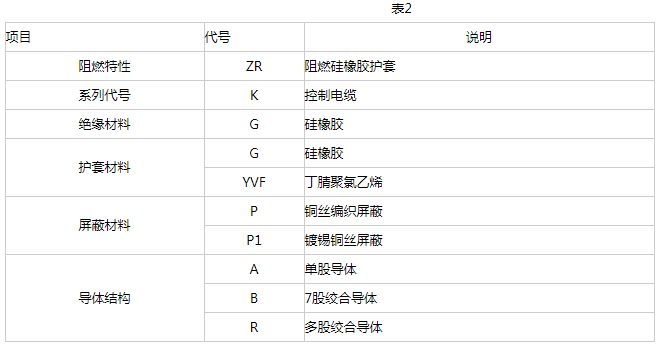

五：代号名称和含义

六：主要技术指标

1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。

2．20℃时绝缘电阻不小于500MΩ/KM。

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。

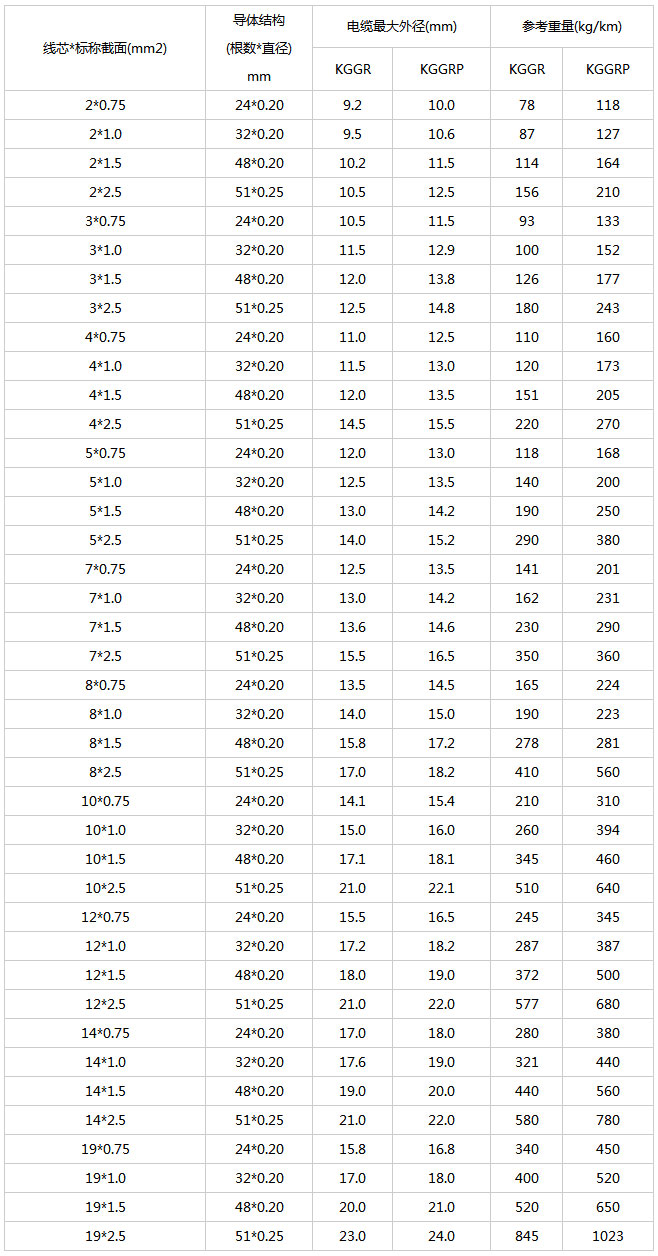

七：基本电缆规格及结构参数

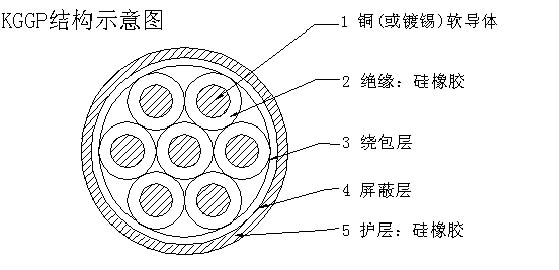

八：产品结构示意图：
