一：产品特点及用途：本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。

二：产品执行标准

Q/HHTZH004.1

阻燃耐火特性试验执行GB12666-90标准

三：使用特性

1． 交流额定电压：U0/U 450/750KV

2． 至高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃

可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3． 至低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5． 电缆允许弯曲半径：非铠装电缆至小为电缆外径的6倍

铜带屏蔽或钢带铠装电缆至小为电缆外径的12倍

氟塑料绝缘和护套电缆至小为电缆外径的8倍

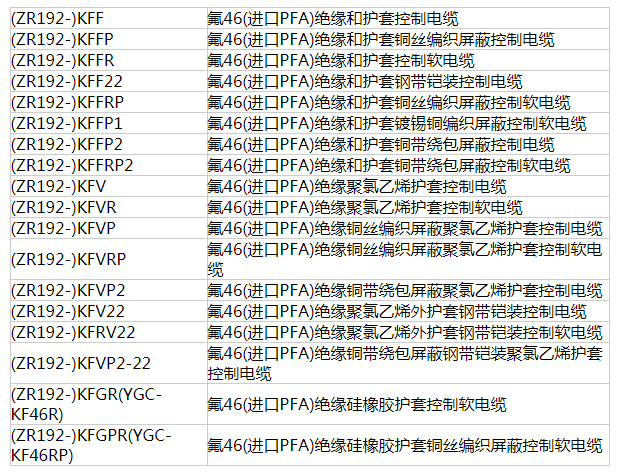

四：基本型号及名称

备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。

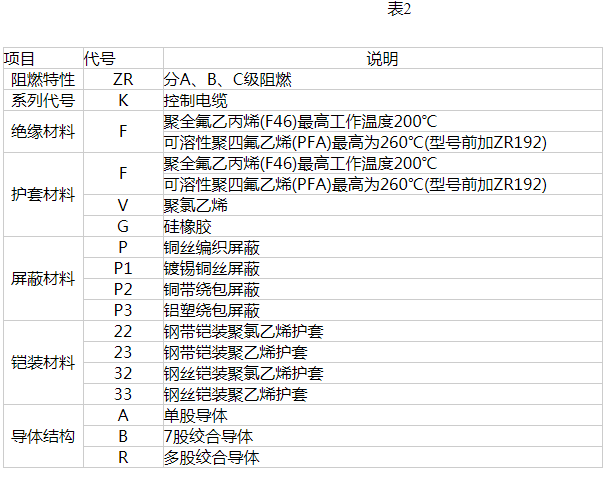

五：代号名称和含义

六：主要技术指标

1． 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3

2．20℃时绝缘电阻不小于500MΩ/KM

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。

七：基本电缆规格及结构参数
